配電線損模塊

產品概述

　　根據《國家電網公司線損管理辦法》和《國家電網公司關于加快推進同期系統建設、全面加強線損管理的工作意見》的要求，結合國網配電一二次融合柱上開關招標技術條件，為滿足（國網/南網）招投標要求，開發與FTU（箱式、罩式）和DTU配套的獨立線損模塊。

    產品特點

?硬件環境：采用飛思卡爾K64平臺，計量芯片采用銳能微RN8302B。

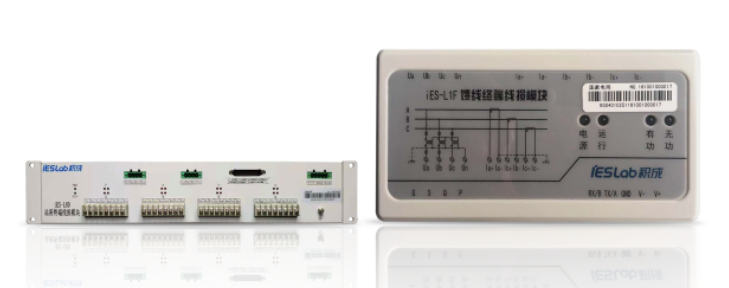

?配置方式：單路采集模塊配套FTU，八路采集模塊配套DTU。

?接線方式：不同于其他廠家的單出線方式，本產品可提供前出線和后出線兩種出線方式。

    主要用途及適用范圍

　　適用于為10kV配電線路分段點、分支點、柱上開關、環網柜等設備節點處的高壓電能量計量和實時監測的需求提供解決方案，是10kV配電線路精細化線損管理系統的重要組成部分，實現電能計量、凍結、存儲以及數據傳輸?shù)墓δ堋?/p>

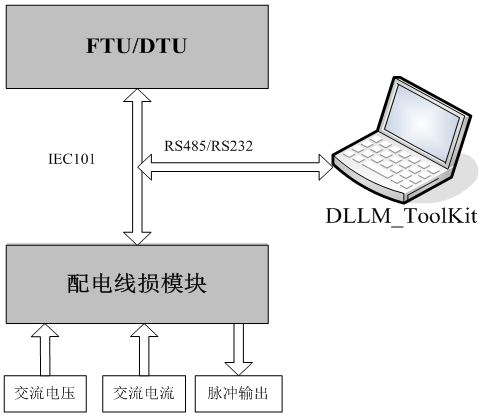

系統及結構

技術及功能特性

    主要功能

    ?●　測量功能：實時測量電網的各相電壓值、電流值、相位角，總及各分相有功功率、無功功率、視在功率、功率因數，頻率。

    ? ●　計量功能：計量各路正反向有功和無功電能量、四象限無功電能。

    ? ●　凍結功能：對電網參數測量值和電能計量值進行存儲和凍結。

    ? ●　記錄功能：記錄潮流方向改變、校時、模塊清零等事件發生的次數、發生時刻、結束時刻及對應的電能量數據等信息。

    ? ●　脈沖輸出：提供與所計量的電能量（有功/無功）成正比的光脈沖輸出和電脈沖輸出。

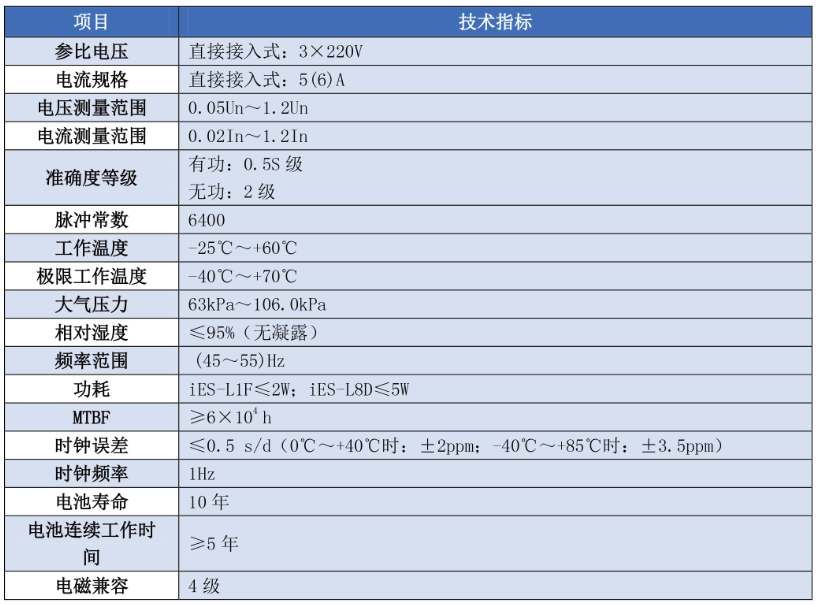

    主要技術指標

    維護軟件

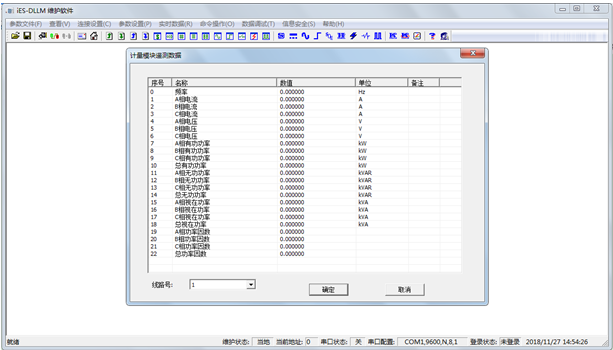

            維護軟件通過便攜機的通信口實現與配電線損模塊通訊，進行模塊參數設置及查詢、校準操作、版本查看、實時數據顯示、程序升級、事項清除等功能。其界面圖如下所示。
